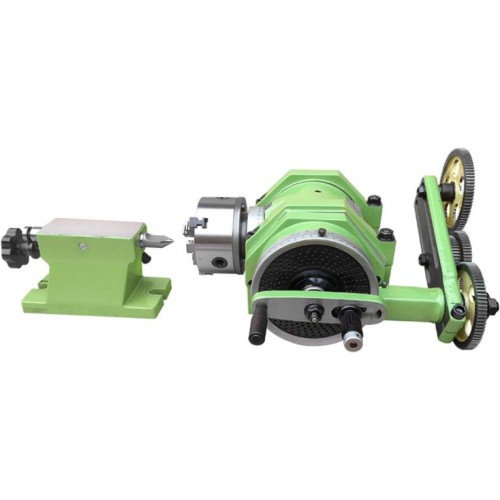

Универсальная делительная головка являются одной из наиболее важных принадлежностей для фрезерных станков. С помощью делительной головки деталь, расположенная между центрами или зажатая в патроне, может быть повернута на любой угол по желанию и разделить на любое количество в равных и произвольных частях. Применяя различные виды инструмента, делительные головки могут также помочь на шлифовальных станках, с их помощью можно выполнить проточки, нарезать зубчатые колеса, спиральные шестерни, червячные валы, Архимедовы спирали, спиральные пазы и прочее.
Ручки управления расположены на левой стороне.
Назначение и характеристики делительной головки
Эти приспособления используются на фрезерных, шлифовальных, сверлильных и строгальных станках и прочих подобных устройствах. С помощью модели FW80 можно разделить окружность на различные равные части, а также можно обрабатывать изделия, зажав их между двумя центрами или в патроне с поворотом под любым желательным углом. При помощи модели FW80, оборудованной гитарой сменных шестерней, фрезерный станок может нарезать спиральные канавки, винтовые зубцы,спиральные шестерни Архимеда и прочее.
Поскольку конструкция фрезерных станков различных производителей не одинакова, гитара для сменных шестерней также не может иметь одинаковую конструкцию. Это оборудование укомплектовано стандартной гитарой для сменных шестерней и набором сменных шестерней для дифференциального деления. Если у Вас имеется потребность в универсальном кронштейне, Вы можете изготовить собственный кронштейн в соответствии с конструкцией Вашего станка.
| Основные параметры | FW80 | |
| Высота центров, мм | 80 | |
| Угол подъема шпинделя от его горизонтального положения | ≤90° | |
| Угол опускания шпинделя вниз | ≤6° | |
| Угол вращения шпинделя при одном полном обороте рукоятки | 9° (540°, 1' каждое) | |
| Минимальная градуировка шкалы | 10" | |
| Передаточное отношение | 1:40 | |
| Конус в шпинделе | КМ3 | |
| Ширина фиксирующего паза, мм | 14 | |
| Диаметр посадочного конуса для монтажного фланца, мм | Ø36.541 | |
| Количество отверстий на индексной плите | диск 1 | 24, 25, 28, 30, 34, 37, 38, 39, 41, 42, 43 |
| диск 2 | 46, 47, 49, 51, 53, 54, 57, 58, 59, 62, 66 | |
| Сменные шестерни | модульная | 1.5 |
| зубчатые | 25, 30, 35, 40, 50, 55, 60, 70, 80, 90, 100 | |
| Макс. нагрузка на подшипник, кг | 80 | |
Таблица "Геометрические размеры, мм"
 | Параметры | FW80 |
| A,мм | 139 | |
| B,мм | 14 | |
| C, мм | 77 | |
| D,мм | 73 | |
| E, мм | 147 | |
| F,мм | 77 | |
| G, мм | 98 | |
| H, мм | 80 | |
| L,мм | 106 | |
| M,мм | 43 | |
| N,мм | 30 | |
| O,мм | 60 | |
| P,мм | 80 |
Комплектация:
- Задняя бабка - 1 шт.
- гитара для шестерен - 1 шт.
- 12 шестерен - 1 комплект
- устройство для проворота - 1 шт.
- центр - 1 шт.
- кронштейн - 1 шт.
- фланец - 1 шт.
- патрон трехкулачковый - 1 шт.
